Prasy z podwójną kolumną
pojedynczy i podwójny korbowód
-

T50 - T500

Dane techniczne
-

Prasy z podwójną kolumną pojedynczy korbowód
presse doppio montante - singola biella
Model
Prasy
Moc
[KN]
Prędkość zmienna
[Uderzeń/min]
Przesuw
[mm] - [in]
Odl. Płaszczyzna Suwaka*
[mm] - [in]
Płaszczyzna Robocza
[mm] - [in]
Płaszczyzna Suwaka
[mm] - [in]
T50 DM-SB (V) 500 80-200 12-110 (0,47-4,33) 320 (12,60) 800x600 (31,50x23,62) 800x420 (31,50x 16,53)
T50 DM-SB (R) 500 40-100 12-110 (0,47-4,33) 320 (12,60) 800x600 (31,50x23,62) 800x420 (31,50x 16,53)
T75 DM-SB (V) 750 60-150 14-140 (0,55-5,51) 350 (13,78) 900x650 (35,43x25,59) 900x470 (35,43x18,50)
T75 DM-SB (R) 800 40-100 14-150 (0,55-5,9) 400 (15,75) 1000x700 (39,37x27,56) 1000x700 (39,37x27,56)
T100 DM-SB 1000 30-75 17-180 (0,67-7,09) 460 (18,11) 1100x700 (43,31x27,56) 1100x700 (43,31x27,56)
T125 DM-SB 1250 28-70 16-200 (0,63-7,87) 500 (19,69) 1300x800 (51,18x31,50) 1300x800 (51,18x31,50)
T160 DM-SB 1600 24-60 15-220 (0,59-8,66) 500 (19,69) 1400x850 (55,12x33,46) 1400x850 (55,12x33,46)
T200 DM-SB 2000 22-56 19-230 (0,75-9,06) 550 (21,65) 1450x850 (57,09x33,46) 1450x850 (57,09x33,46)
T250 DM-SB 2500 20-50 15-220 (0,59-8,66) 550 (21,65) 1600x900 (62,99x35,43) 1600x900 (62,99x35,43)
T350 DM-SB 3500 20-50 20-250 (0,79-9,84) 600 (23,62) 1600x1000 (62,99x39,37) 1600x1000 (62,99x39,37)
T450 DM-SB 4500 20-50 250 (9,84) 600 (23,62) 1750x1200 (68,90x42,24) 1750x1200 (68,90x42,24)
Prasy z podwójną kolumną podwójny korbowód
presse doppio montante - doppia biella
Model
Prasy
Moc
[KN]
Prędkość zmienna
[Uderzeń/min]
Przesuw
[mm] - [in]
Odl. Płaszczyzna Suwaka*
[mm] - [in]
Płaszczyzna Robocza
[mm] - [in]
Płaszczyzna Suwaka
[mm] - [in]
T125 DM-DB 1250 35-90 14-150 (0,55-5,91) 450 (17,72) 1300x800 (51,18x31,50) 1350x800 (53,15x31,50)
T160 DM-DB 1600 35-90 18-180 (0,71-7,09) 500 (19,69) 1500x900 (59,06x35,43) 1550x900 (61,02x35,43)
T200 DM-DB 2000 35-80 20-200 (0,79x7,87) 500 (19,69) 1700x1000 (66,93x39,37) 1750x1000 (68,90x39,37)
T250 DM-DB 2500 35-75 21-230 (0,83x9,06) 550 (21,65) 1900x1100 (74,80x43,31) 1950x1100 (76,77x43,31)

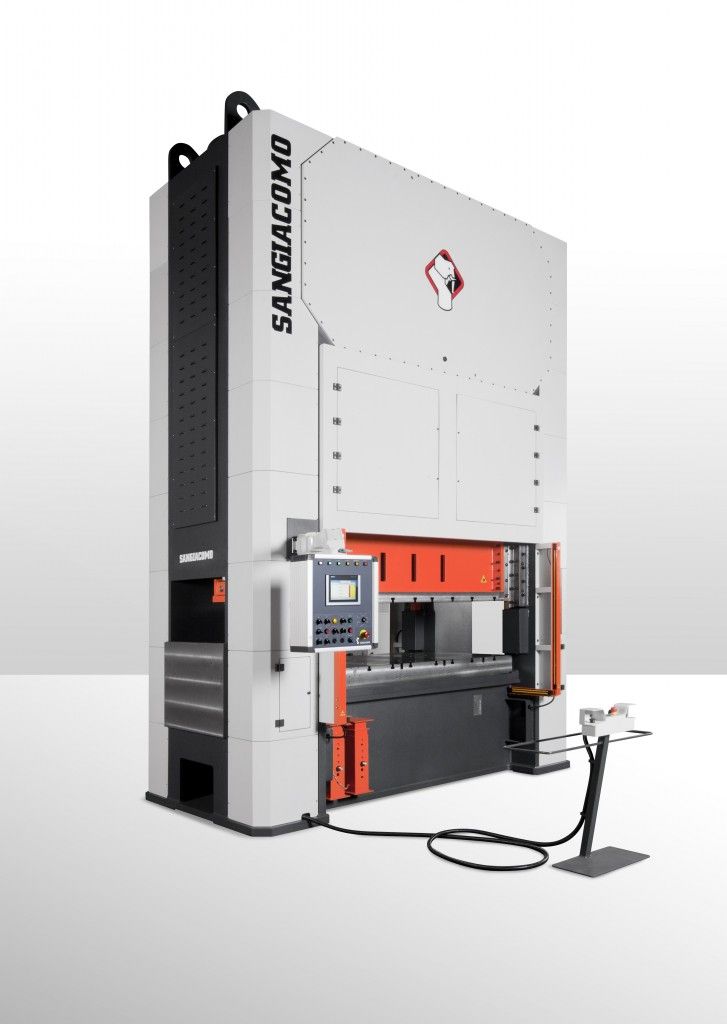

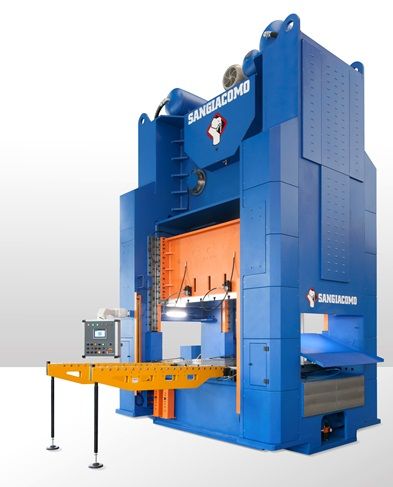

T315 DM-DB 3150 30-65 23-250 (0,91-9,84) 650 (25,59) 2100x1200 (82,68x47,24) 2150x1200 (84,65x47,24)
T400 DM-DB 4000 30-65 23-250 (0,91-9,84) 650 (25,59) 2300x1300 (90,55x51,18) 2350x1300 (92,52x51,18)
T500 DM-DB 5000 20-60 23-250 (0,91-9,84) 700 (27,56) 2550x1400 (100,39x55,12) 2600x1400 (102,36x55,12)
[*] Odległość mierzona między płaszczyzną roboczą i płytą wspornikową formy dolnej suwaka na PMS, z ustawionym przesuwem maksymalnym i śrubą regulacyjną suwaka całkowicie w pozycji górnej.
[**] Prasy z podwójną kolumną i podwójnym korbowodem z podwójnym opóźnieniem.

[*] Odległość mierzona między płaszczyzną roboczą i płytą wspornikową formy dolnej suwaka na PMS, z ustawionym przesuwem maksymalnym i śrubą regulacyjną suwaka całkowicie w pozycji górnej.

[**] Prasy z podwójną kolumną i podwójnym korbowodem z podwójnym opóźnieniem.

Prasy z podwójną kolumną: modele z podwójną kolumną cechują się stabilnością, podstawową linią, dużą sztywnością struktury połączaną ze znaczącymi wymiarami płaszczyzn roboczych i przejść miedzy kolumnami. Wszystkie produkowane prasy sprawdzane są za pomocą analiz strukturalnych gotowych elementów (VIDEO Analiza Strukturalna) .
Gama produkcyjna zawiera prasy z pojedynczym lub podwójnym korbowodem, uzupełnione znaczącą serią elementów opcjonalnych i indywidualnych, które perfekcyjnie dopasowują się do każdego rodzaju wymagań produkcyjnych.

– Zgodność z obowiązującymi normami CE
– Stalowa struktura
– Wały perforowane ze stali wysokostopowej
– Grupa hamulec-sprzęgło połączona ze sterowaniem pneumatycznymi hydro pneumatycznym
– Tablica sterowania z PLC SIEMENS
– Automatyczny przesuw i Sterowanie Numeryczne
– Automatyczne hydrauliczne zabezpieczenie przeciążeniowe
– Regulacje automatyczne do ustawiania prasy
– Smarowanie automatyczne scentralizowane ze stopniową dystrybucją
– Tele-pomoc serwisowa

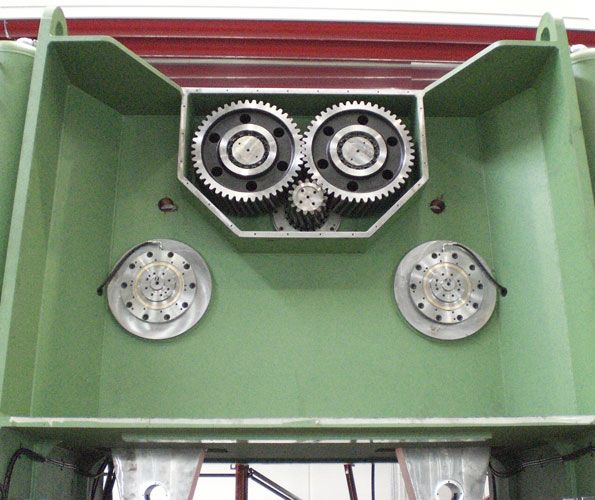

Double gear reduction presses

Dzięki złożonemu systemowi obracających się kół zębatych ekscentrycznych o obrocie przeciwstawnym, który pozwala na podwójną redukcję prędkości i bardzo długie dostępne skoki, uzyska się dużą energię przy bardzo niskiej prędkości znamionowej, odpowiednią do procesów wytłaczania.

Link lever presses

Dzięki zastosowaniu dźwigniowego mechanizmu krzywkowego, który zmniejsza prędkość zaczepiania na materiale i utrzymuje jej małą prędkość, wypoziomowaną i stałą w fazie pracy, pozwala na obróbkę związaną z mniejszym zużyciem narzędzi, mniejszym hałasem i optymalizacją procesu produkcyjnego.

Servo presses

Poprzez połączenie serwomotorów o wysokim momencie obrotowym i systemu zarządzania silnikiem, który umożliwia ustawienie zależnie od potrzeb oraz z niezwykłą precyzją ruchu suwaka i prędkości, osiąga się wydajność odpowiednią do nawet najbardziej zróżnicowanych i złożonych procesów potrzebnych do wytłaczania blach.

Obrazy
-

Opcje
-

Regulowany przesuw ze sterowaniem numerycznym

Umożliwia zapisanie wszystkich parametrów prasy w „programach formy” (około 2000 receptur). Wywołując je z panelu dotykowego, prasa wykonuje równocześnie regulacje dotyczące zmiany przesuwu, prędkości roboczej, odległości płaszczyzny od suwaka, krzywek elektronicznych, itp…w czasie krótszym niż 2 minuty.

Czujniki tensometryczne

Szybkie doposażanie form

Konieczność ciągłego zmniejszania czasu przestojów w celu wyposażania, wymaga użycia systemów blokujących i poruszających formami, które gwarantują dokładne utrzymywanie ustawionej podczas produkcji pozycji oraz kolejną szybką wymianę.

Kompletne instalacje

Na żądanie możliwe jest dostarczenie linii kompletnej w zasilanie, napęd prasy i w rozwiązania całkowicie gotowe do produkcji.

Aplikacje standardowe i indywidualne
-
